Може ли чист стенд да се използва за производство на полупроводници?

Производството на полупроводници е силно специализирана и ориентирана към прецизност индустрия. Качеството и чистотата на производствената среда играят решаваща роля при определяне на производителността и надеждността на полупроводниковите устройства. Едно от оборудването, което често се счита за създаване на чиста работна среда, е чистата пейка. В този блог ще проучим дали чист стенд може да се използва за производство на полупроводници.

Изискванията за производство на полупроводници

Производството на полупроводници включва серия от сложни процеси, като фотолитография, ецване, отлагане и легиране. Тези процеси са изключително чувствителни към замърсяване с частици, химически примеси и електростатичен разряд (ESD). Дори една частица прах или следа от химически остатък може да причини дефекти в полупроводниковите чипове, което води до намален добив и влошаване на производителността.

Международната технологична пътна карта за полупроводници (ITRS) е определила строги стандарти за чистота на производствената среда. Например, при усъвършенстваното производство на полупроводници, допустимият брой частици на кубичен метър въздух за частици, по-големи от 0,1 микрометра, може да бъде толкова нисък, колкото няколкостотин. Освен това влажността и температурата трябва да се контролират прецизно в тесен диапазон, за да се гарантира стабилността на производствените процеси.

Какво е чиста пейка?

Чистата маса е работна маса, затворена в шкаф с филтър HEPA (високо ефективен въздух за прахови частици) или ULPA (въздух с ултра ниско проникване). Филтърът е проектиран да отстранява частици във въздуха, включително прах, полени, бактерии и други замърсители, от въздуха, който тече в пейката. На пазара се предлагат различни видове чисти пейки, всяка със свои собствени функции и приложения.

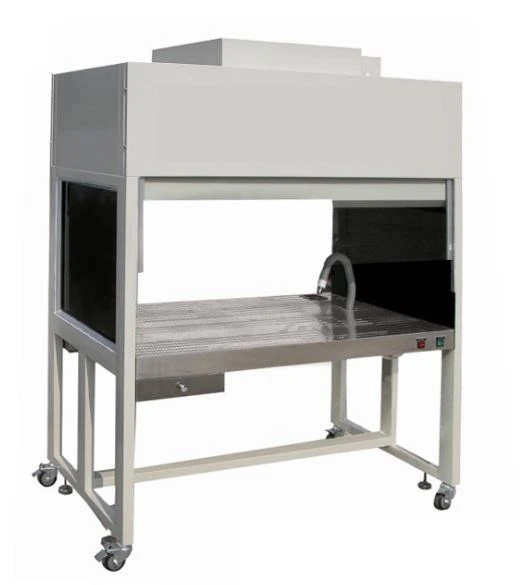

• Пейка за чист въздух с ламинарен поток: Този тип чиста пейка осигурява еднопосочен поток от филтриран въздух върху работната повърхност. Ламинарният поток помага да се предотврати рециркулацията на замърсения въздух и гарантира, че частиците се отвеждат от работната зона. Можете да научите повече за товаПейка за чист въздух с ламинарен поток.
• Ултра чиста пейка: Свръхчистата пейка е оборудвана с високоефективен ULPA филтър, който може да отстрани частици с размер до 0,12 микрометра с ефективност над 99,999%. Подходящ е за приложения, които изискват изключително чиста среда. Вижте подробноститеУлтра чиста пейка.
• Чиста пейка с хоризонтален ламинарен поток: В хоризонтална чиста пейка с ламинарен поток филтрираният въздух тече хоризонтално през работната повърхност. Този дизайн често се предпочита за приложения, при които операторът се нуждае от лесен достъп до работната зона и където генерирането на частици от движението на оператора е по-малко проблемно. Повече информация можете да намеритеЧиста пейка с хоризонтален ламинарен поток.

Предимства от използването на чист стенд в производството на полупроводници

1. Контрол на частиците: Чистите пейки са ефективни за премахване на голям процент от частици във въздуха. Филтрите HEPA или ULPA могат да улавят частици до много малък размер, което помага за намаляване на риска от предизвикани от частици дефекти в производството на полупроводници. Например, при сглобяването и тестването на полупроводникови пакети, чистият стенд може да осигури относително чиста среда, за да се предотврати утаяването на прах върху деликатните компоненти.
2. Рентабилно: В сравнение с изграждането на пълномащабна чиста стая, чистата пейка е по-рентабилно решение за производство на полупроводници в малък мащаб или за специфични процеси, които не изискват голяма чиста площ. Може лесно да се инсталира в съществуваща лаборатория или производствено съоръжение без значителни модификации.
3. Гъвкавост: Чистите пейки се предлагат в различни размери и конфигурации, което позволява гъвкавост по отношение на монтажа и употребата. Те могат да се използват като самостоятелни единици или да се интегрират в по-голяма производствена система.

Ограничения при използването на чист стенд в производството на полупроводници

1. Ограничено пространство: Чистите маси обикновено имат относително малка работна площ, която може да не е достатъчна за широкомащабни процеси на производство на полупроводници. Например, в процеса на фотолитография, който изисква пластини с големи размери и сложно оборудване, чистата маса може да не осигури достатъчно място за правилната работа на оборудването.
2. Липса на всеобхватен екологичен контрол: Въпреки че чистите пейки могат да контролират замърсяването с частици, те може да не са в състояние да осигурят същото ниво на контрол върху други фактори на околната среда, като влажност, температура и химическо замърсяване, като чиста стая в пълен мащаб. При производството на полупроводници прецизният контрол на тези фактори е от съществено значение за гарантиране на качеството и постоянството на продуктите.
3. Индуцирано от оператора замърсяване: Присъствието на оператор пред чистата маса може да внесе замърсители в работната зона. Дори при подходящо облекло и обучение, движението на оператора може да причини турбулентност на въздуха и отделяне на частици, което може да повлияе на чистотата на работната среда.

Приложения на чисти пейки в производството на полупроводници

Въпреки ограниченията, чистите пейки все още могат да се използват в определени процеси за производство на полупроводници:

• Подготовка на пробата: Чистите стендове са подходящи за подготовка на полупроводникови проби за тестване и анализ. Например, при подготовката на полупроводникови пластини за електронна микроскопия или химичен анализ, чистата маса може да осигури чиста среда за предотвратяване на замърсяване на пробата.
• Монтаж в малък мащаб: При сглобяването на полупроводникови компоненти с малък размер, като микрочипове или сензори, може да се използва чист стенд, за да се гарантира чистотата на процеса на сглобяване. Може да помогне да се предотврати навлизането на частици по време на етапите на свързване и опаковане.
• Проучване и развитие: В лабораториите за научноизследователска и развойна дейност на полупроводници често се използват чисти стендове за провеждане на експерименти и разработване на нови производствени процеси. Те осигуряват икономически ефективен начин за създаване на чиста работна среда за изследователски дейности в малък мащаб.

Заключение

В заключение, чистият стенд може да бъде полезен инструмент в производството на полупроводници, особено за дребномащабни операции, подготовка на проби и научноизследователска и развойна дейност. Той обаче има своите ограничения по отношение на пространството, контрола на околната среда и предизвиканото от оператора замърсяване. За широкомащабно и голямо обемно производство на полупроводници обикновено се изисква пълномащабно чисто помещение, което да отговаря на строгите изисквания за чистота и контрол на околната среда.

Ако участвате в производството на полупроводници и обмисляте да използвате чист стенд за вашите операции, ние сме водещ доставчик на чисти стендове. Нашите чисти пейки са проектирани с висококачествени филтри и усъвършенствана технология за въздушен поток, за да осигурят надеждна и чиста работна среда. Предлагаме широка гама чисти пейки, вклПейка за чист въздух с ламинарен поток,Ултра чиста пейка, иЧиста пейка с хоризонтален ламинарен поток. Ако имате някакви въпроси или искате да обсъдите вашите специфични изисквания, моля не се колебайте да се свържете с нас за подробна консултация и обсъждане на поръчката.

Референции

• Международна технологична пътна карта за полупроводници (ITRS)
• „Технология за производство на полупроводници“ от S. Wolf и RN Tauber
• „Наръчник по технологии за чисти стаи“ от Уилям Д. Хеш
